小编按：对于雨污混接整治的监测分析，只发现最终问题还不够，还要从现象背后分解找到原因，并进行整改和再验证工作。本文延续了上文的分析工作，进一步开展定量验证和溯源分析，从而找到该区域的真正问题所在，锁定了问题区域进行针对性整改工作，从而提高了雨污混接整治工作的科学性和针对性。

精准“把脉”雨污管网：在线监测闭环管控破解混接改造验证难题（下篇）

1、体系深化：从"分区监测"到"闭环管控"的全流程验证逻辑

随着城市化加速，雨污混接引发的面源污染、管网超负荷及水体黑臭成为水环境治理核心痛点。传统改造工程虽实现硬件分离，但因缺乏改造前精细化本底数据（如旱天污水基线、雨天径流特征），导致效果评估陷入“无基准对比、无过程验证、无长效追踪”的三无困境。人工排查漏判率高、本底数据缺失、工程验收重“完成量”轻“实际效果”的三大矛盾，凸显传统治理模式的系统性缺陷。

在此背景下，清环提出了基于“分区监测-效果验证-溯源闭环”的雨污混接成效验证体系，通过部署在线流量+水质监测设备实施网格化动态监测，构建对比框架，实现从经验驱动到科学驱动的范式转型。

2、案例回顾：监测点2异常数据背后的混接问题定位

某城雨污分流改造工程存在显著评估短板：仅统计管网修复长度，缺乏“污水回流量提升”“雨水入侵量减少”等核心效能指标量化评估，且因未采集改造前本底数据，陷入“重施工轻验证”的治理盲区。清环技术团队采用“在线流量+在线水质”双参数监测模式，将改造区域划分为独立监测分区。

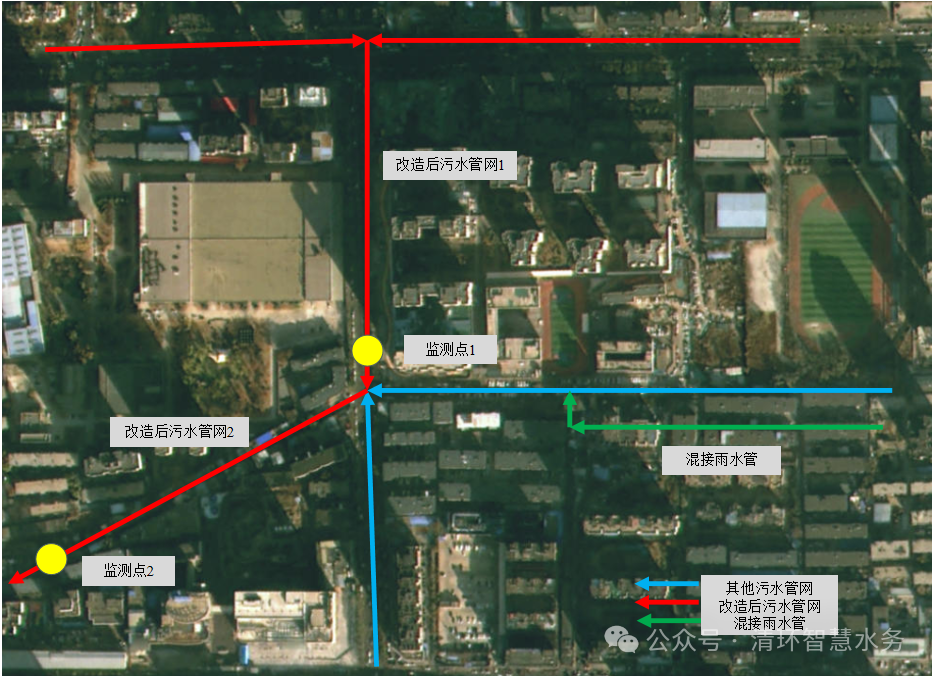

图1 雨污混接改造后管网监测示意图

以典型上游居民区改造区域为例，通过合流管改专用雨水管、并行敷设新污水管实现雨污分流，并在污水管道1、2末端设置双监测点进行全流程诊断。监测点2数据显示：旱天日均流量550m³/d但存在流量突增点，不符合居民用水规律，提示外水入侵；监测期内四场降雨事件（涵盖小、中、大雨）的降雨入流入渗评估值均超规范限值10m³/（km·mm），最大值23.6m³/（km·mm）出现在23mm中雨事件，表明存在明显雨水入侵污水管网现象，初步判断上游管网仍存在雨污混接问题。【详细数据分析请见：在线监测闭环管控雨污混接之分析篇—智慧排水之乱弹（156）】

3、成功对照：监测点1规范符合性验证的线索价值

为进一步验证混接情况，确保分析结果的可信度和可靠度，对上游改造管网1开展了旱天监测分析。数据显示，监测点1在监测期内的旱天日均流量约为104m³/d，表明该污水管道每日收水量约为104m³。

通过对监测点1的每日流量监测数据进行多日数据的聚类分析，识别出该点位的排污规律：流量波峰波谷特征符合典型生活污水排放规律，与该点位汇水区域内以居民为主的排水户构成特征高度吻合。

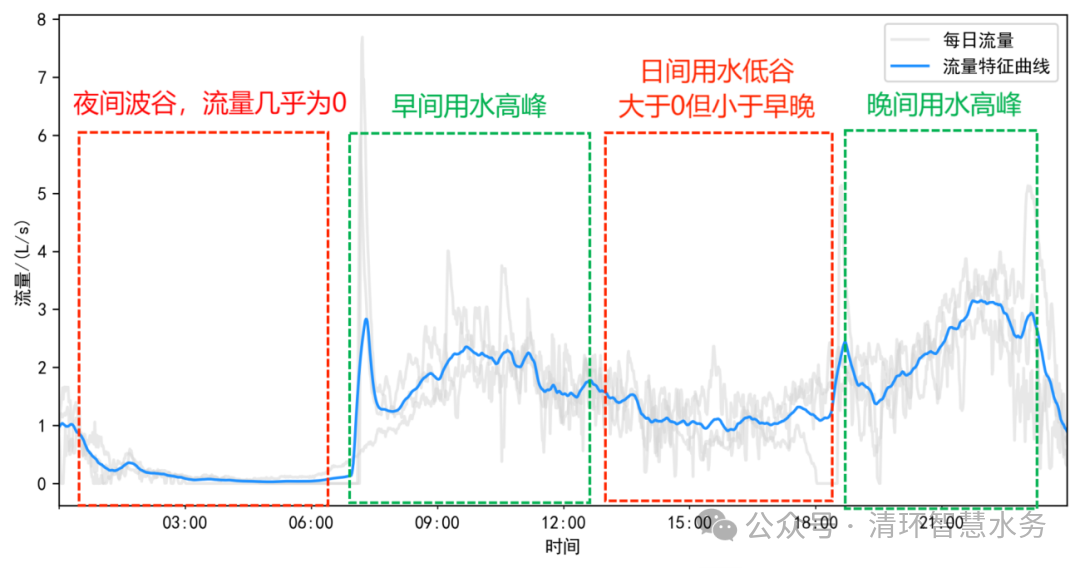

图2 监测点1天排污规律曲线

在监测期内，同样记录了4场涵盖大、中、小雨量级的降雨事件，并重点选取其中雨量较大的两场（51mm大雨及25mm中雨）开展降雨入流曲线分析。

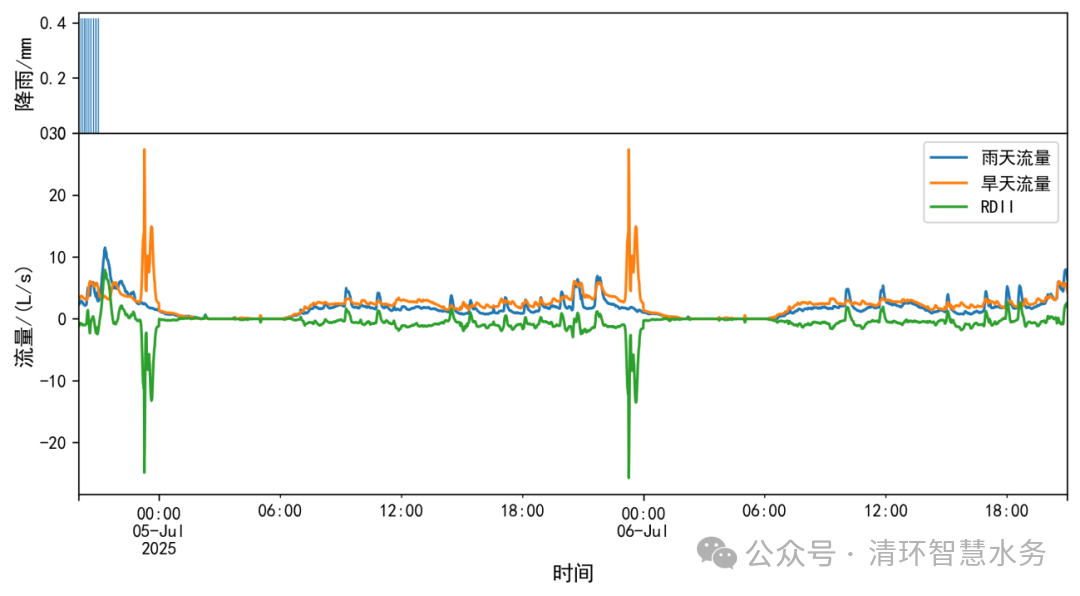

图3 51mm降雨（大雨）监测点1入流曲线

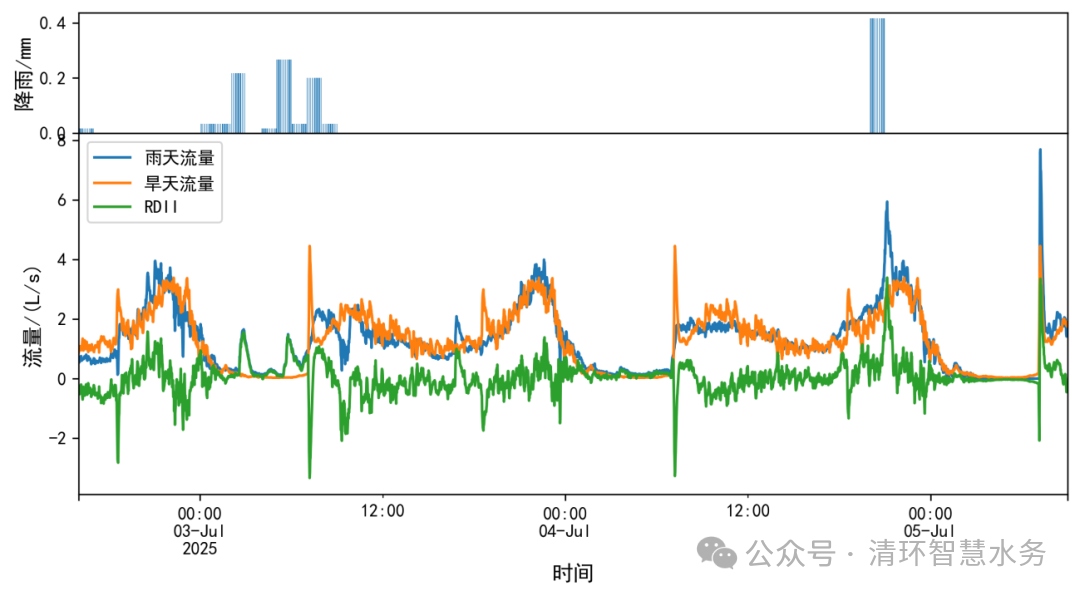

图4 25mm降雨（中雨）监测点1入流曲线

通过动态监测发现：在大雨及中雨事件下，监测点1的汇水管网几乎未产生降雨入流现象，初步表明该区域雨水未通过异常路径侵入污水系统。

为全面验证管网状态，进一步计算了监测期内四场降雨事件下监测点1汇水管网的降雨入流入渗评估值。数据显示：四场降雨的评估值均远低于规范标准限值10m³/（km·mm），其中最大值出现在7月4日的25mm中雨事件，评估值仅为2.26m³/（km·mm）。这一结果明确表明，该管网在小雨、中雨及大雨工况下，降雨入流量均符合规范要求，雨水入侵现象未发生，降雨径流仅为正常地表汇流而非通过管网混接侵入。

表1 监测点1不同降雨事件的降雨入流入渗评估值

4、精准溯源：从数据异常分析到违规混接点的精确定位

通过数据监测与验证，该片区改造工程中管段1展现出显著成效：其雨污分流效果彻底，降雨期间未出现雨水入侵现象。与之形成对比的是，管段2在四场降雨监测中均暴露出明显的雨水侵入问题，降雨入流入渗评估值持续超标。值得关注的是，管段1的成功诊断为问题定位提供了关键线索——通过管网拓扑关系分析，技术团队将问题范围缩小至管段2及其上游约1公里未整改支管区域，避免了全区域盲目排查。经针对性溯源，最终在上游原被判定为"无问题"的未整改支管中，发现存在长距离雨水管违规接入污水系统的现象。【小编：结合拓扑关系对关键点位进行流量对照监测至关重要！通过2个关键点位的连续的监测工作，可靠、可信的发现和定位了问题区域，对原有工程中存在的定量影响效果的区域进行准确识别，从而真正提高整治工程的实施效果。】

图5 雨污混接改造后溯源排查示意图

5、实践总结："雨污混接验证体系"三大核心优势与闭环实效

上述案例印证了“分区监测-效果验证-溯源闭环”方法体系的核心价值。其显著优势在于：

（1）高频动态感知：分钟级数据持续可靠采集能力，完整捕捉旱天偷排、雨天溢流等瞬时污染事件的时空特征，弥补传统有限次数采样的盲区，防止“盲人摸象”问题的产生；

（2）多维度精准诊断：液位、流量、水质多参数耦合分析，突破单一指标局限，显著提升混接点识别与问题成因解析的准确率；

（3）客观量化验证：以“降雨入流评估值”等量化指标替代主观经验判断，科学评估改造实效（如污水回流提升量、雨水入侵削减量），有力破解“重工程轻实效”困局。

更重要的是，该方法构建了完整的“监测-验证-溯源-治理-再监测”闭环反馈管控机制。如案例所示，它不仅能精准定位问题管段（如监测点2），还能通过成功区域（如监测点1）反推问题源，实现高效溯源（如发现未整改支管违规接入），并指导针对性治理；下一步在针对性治理工作完成后还可以进行效果跟踪监测，确保最终的水量水质控制效果。这为雨污混接改造工程提供了从“项目实施”到“效果验证”再到“问题根治”的全流程、数据驱动的技术解决方案，推动城市排水管理从依赖工程量的粗放式改造，向基于实效的精准化、智慧化管控跃升。
